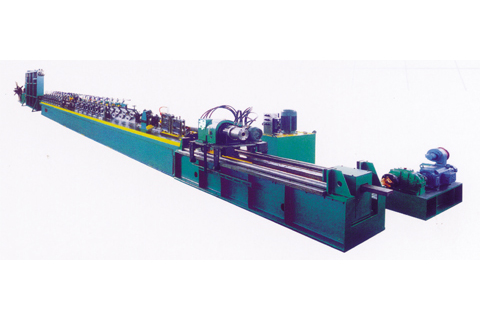

1.该设备为制造生产Φ10～Φ28mm,δ0.4～1.2mm精密塑料复合焊管及相应复合方管的专用设备。该设备组成从放料架至定尺切断锯止，在适当管径和适当壁厚范围内，制管速度可作相应调整。
2.适用材料:
(1) A:内 管.热轧或冷轧带钢 B:外 管.塑料
(2) 材质: A.内管低碳钢 B.外管塑料
(3) 钢带厚度内管:0.4～1.2mm, 塑料厚度外管:按正常注塑厚度
3.加工复合管尺寸范围:
(1) 外 径: Φ10～Φ28mm
(2) 壁厚内管: 0.4～1.2mm, 壁厚外管:按正常注塑厚度
(3) 长 度: 4～9M
4.
A: 钢管产品生产工艺流程:
原料(带钢卷)→放料→钢带首尾剪切对焊（用户自备）→储料仓→无动力矫平→成型轧制→高频焊接→去除焊缝外毛刺→冷却→定径→进入注塑复合机组
B: 复合管产品生产工艺流程:原料(塑料)→注塑复合机→定尺切断→落管
5.轧制速度:4～20M/min。
6. 电源: (供参考)
(a)设备电机:3KW+37KW+4KW+7.5KW=51.5KW
(b)高频设备:100KW
(c)注 塑 机 |
|
